راهنمای مهندسی قطعی برای دمنده های ریشه جفت مستقیم

1. دمنده های ریشه های جفت مستقیم: مفهوم اصلی

2. مکانیک جابجایی مثبت روتاری جفت مستقیم

3. مزایای عملکرد نسبت به سیستم های مبتنی بر کمربند

4. نصب و تنظیم: دقت برای طول عمر

5. پروتکل های تعمیر و نگهداری برای واحدهای درایو مستقیم

6. کاربردهای صنعتی حیاتی

7. مشخصات فنی کلیدی و راهنمای انتخاب

8. سوالات متداول (سؤالات متداول)

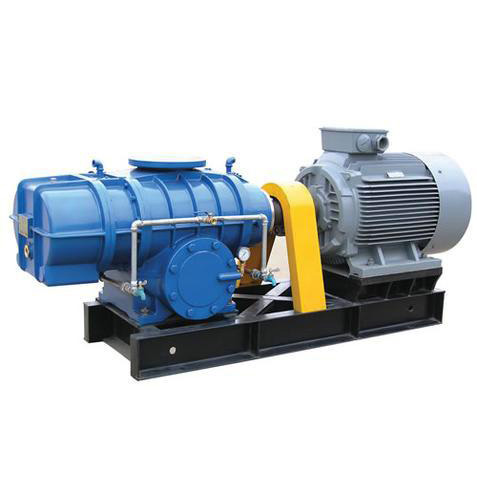

1. دمنده های ریشه های جفت مستقیم: مفهوم اصلی

در قلب فرآیندهای صنعتی بی‌شماری، از تصفیه فاضلاب تا انتقال پنوماتیک، فناوری قوی نهفته است.دمنده های ریشه جفت مستقیم. بر خلاف جایگزین های تسمه محور، این واحدها دارای یک پیوند مکانیکی مستقیم بین موتور و شفت دمنده از طریق یک کوپلینگ هستند. این تمایز به ظاهر ساده مزایای عمیقی در کارایی، دوام و پایداری عملیاتی به همراه دارد. با حذف تسمه، سیستم یک نقطه مشترک سایش و اتلاف انرژی را از بین می‌برد، و دمنده‌های ریشه جفت مستقیم را به انتخابی ارجح برای کاربردهای مداوم که قابلیت اطمینان در آنها اهمیت دارد، تبدیل می‌کند.

این پیکربندی مستقیم تضمین می‌کند که سرعت چرخش موتور دقیقاً به پروانه‌ها منتقل می‌شود و یک جریان هوای پایدار و بدون ضربان ایجاد می‌کند که برای فرآیندهایی مانند هوادهی در تصفیه بیولوژیکی یا حمل و نقل مواد در کارخانه‌های سیمان حیاتی است. فلسفه طراحی بر روی حداقل تلفات مکانیکی و حداکثر زمان کار متمرکز است، به همین دلیل است که صنایع با مشخصات عملیاتی درخواستی به طور فزاینده ای این روش درایو را نسبت به سیستم های تسمه سنتی اتخاذ می کنند.

2. مکانیک جابجایی مثبت روتاری جفت مستقیم

دمنده های ریشه جفت مستقیمبر اساس اصل جابجایی مثبت، با استفاده از روتورهای دو یا سه لوبی که در جهات مخالف در یک محفظه دقیقاً ماشینکاری شده می چرخند، کار می کنند. اتصال مستقیم تضمین می کند که این روتورها هماهنگی دقیق را حفظ می کنند، که توسط چرخ دنده های زمان بندی که از تماس فلز با فلز جلوگیری می کند، هدایت می شود. همانطور که لوب ها می چرخند، حجم ثابتی از هوا را در درگاه ورودی به دام می اندازند و آن را به سمت تخلیه منتقل می کنند، جایی که در برابر فشار سیستم خارج می شود.

مزیت مکانیکی کلیدی در خود کوپلینگ نهفته است. یک کوپلینگ منعطف، اغلب به سبک قفل مخروطی، شفت موتور را به شفت دمنده متصل می‌کند و در عین حال که گشتاور را به طور موثر انتقال می‌دهد، ناهماهنگی‌های جزئی را در خود جای می‌دهد. این درایو مستقیم لغزش ذاتی در سیستم‌های تسمه را از بین می‌برد و اطمینان می‌دهد که دمنده دقیقاً با سرعت طراحی‌شده‌اش کار می‌کند، که مستقیماً با نرخ جریان حجمی تضمین‌شده مرتبط است. این ویژگی برای فرآیندهایی که نیاز به تامین هوای ثابت و اندازه‌گیری شده دارند، مانند دوز شیمیایی یا راکتورهای بستر سیال ضروری است.

3. مزایای عملکرد نسبت به سیستم های مبتنی بر کمربند

هنگام ارزیابی دمنده های ریشه جفت مستقیم در برابر همتایان تسمه محور، چندین عامل متمایز عملکرد ظاهر می شوند. اول، اتصال مستقیم کشش و سایش تسمه را از بین می برد، که نه تنها فرکانس تعمیر و نگهداری را کاهش می دهد، بلکه از کاهش تدریجی کارایی با کشش تسمه ها در طول زمان جلوگیری می کند. دوم، عدم وجود مجموعه تسمه و قرقره، ردپای کلی و وزن واحد را کاهش می دهد و نصب و ادغام در طرح های فشرده کارخانه را ساده می کند.

علاوه بر این، سیستم‌های درایو مستقیم سطوح ارتعاش کمتری را نشان می‌دهند و بی‌صداتر عمل می‌کنند و به محیط کار ایمن‌تر و راحت‌تر کمک می‌کنند. کاهش پیچیدگی مکانیکی به این معنی است که قطعات کمتری در معرض خرابی قرار می گیرند و قابلیت اطمینان کلی سیستم را افزایش می دهد. در کاربردهایی که فضا محدود است یا در مواردی که عملیات مداوم و با بار بالا مورد نیاز است، اتصال مستقیم یک مزیت تعیین کننده از نظر ثبات عملکرد و ملاحظات هزینه چرخه عمر فراهم می کند.

4. نصب و تنظیم: دقت برای طول عمر

استقرار موفقیت آمیزدمنده های ریشه جفت مستقیملولا در نصب دقیق، به ویژه تراز شفت. حتی ناهماهنگی جزئی می تواند باعث لرزش بیش از حد، سایش زودرس بلبرینگ و خستگی اتصال شود. بهترین روش‌های صنعت حکم می‌کند که نیمه‌های کوپلینگ باید با یک تداخل نصب شوند، که اغلب به گرمایش کنترل‌شده نیاز دارند تا از اتصال ایمن به شفت‌ها اطمینان حاصل شود.

تراز مناسب شامل بررسی انحرافات افست و زاویه ای است. برای عمر مفید، کل قرائت نشانگر (TIR) ​​در هاب های کوپلینگ نباید از 0.005 اینچ (0.13 میلی متر) تجاوز کند، و انحراف موازی وجه های کوپلینگ باید در 0.001 اینچ (0.03 میلی متر) باشد. علاوه بر این، ایجاد شکاف محوری صحیح بین نیمه های کوپلینگ برای سازگاری با انبساط حرارتی شفت ها در حین کار، جلوگیری از بارگذاری رانش که می تواند به اجزای داخلی دمنده آسیب برساند، بسیار مهم است. استفاده از کوپلینگ به سبک قفل مخروطی برای اطمینان از انتقال گشتاور مثبت و سهولت حذف توصیه می شود.

5. پروتکل های تعمیر و نگهداری برای واحدهای درایو مستقیم

در حالی که دمنده های ریشه جفت مستقیم به مداخله کمتری نسبت به واحدهای تسمه محور نیاز دارند، یک برنامه تعمیر و نگهداری ساختاریافته ضروری است. مناطق اصلی تمرکز شامل روغن کاری گیربکس و یاتاقان ها، بازرسی کوپلینگ و تأیید تراز می باشد. تعویض منظم روغن با استفاده از روان کننده توصیه شده توسط سازنده، از سایش دنده جلوگیری می کند و عملکرد روان را تضمین می کند.

بررسی‌های دوره‌ای کوپلینگ باید شامل بازرسی بصری از نظر سایش یا ترک، و گشتاور مجدد بست‌ها به مقادیر مشخص باشد. نظارت بر لرزش می تواند به عنوان یک ابزار تعمیر و نگهداری پیش بینی کننده عمل کند و علائم اولیه عدم تعادل یا ناهماهنگی را تشخیص دهد. علاوه بر این، اطمینان از تمیز و بدون مانع بودن فیلتر هوای ورودی، روتورها را از آسیب ذرات محافظت می کند و خروجی هوای تمیز و بدون روغن را حفظ می کند که مشخصه بارز این دمنده ها است.

• روزانه:سطح روغن را بررسی کنید، به صدای غیرعادی گوش دهید، فشار و دما تخلیه را کنترل کنید.
• ماهانه:کوپلینگ را از نظر سایش بررسی کنید، تراز بودن را بررسی کنید، فیلتر هوای تمیز را بررسی کنید.
• فصلنامه:روغن دنده را عوض کنید، یاتاقان ها را بررسی کنید، گشتاور تمام بست ها را بررسی کنید.
• سالانه:تعمیرات اساسی جامع، از جمله اندازه گیری فاصله روتور و جایگزینی آب بندی.

6. کاربردهای صنعتی بحرانی

طراحی قوی و عملکرد قابل اعتماد دمنده های ریشه جفت مستقیم، آنها را در طیف گسترده ای از بخش ها ضروری می کند. در تصفیه فاضلاب، آنها هوادهی ضروری را برای هضم هوازی فراهم می کنند و تجزیه بیولوژیکی مواد آلی را تضمین می کنند. در صنعت آبزی پروری، آنها سطوح اکسیژن محلول بحرانی را در استخرها و مخازن حفظ می کنند که مستقیماً بر سلامت و عملکرد ذخایر تأثیر می گذارد.

برای جابجایی مواد فله، از این دمنده ها در سیستم های انتقال پنوماتیک برای انتقال سیمان، دانه ها، پلاستیک ها و سایر پودرها از طریق خطوط لوله استفاده می شود. جریان هوای پایدار و پرفشار، انتقال مواد ثابت و کارآمد را در فواصل طولانی تضمین می کند. سایر کاربردهای کلیدی شامل تامین هوای احتراق در کوره ها، تقویت گاز در کارخانه های پتروشیمی و عملیات بسته بندی خلاء است که تطبیق پذیری این فناوری را در طیف صنعتی نشان می دهد.

بخش های کاربردی کلیدی:هوادهی فاضلاب · آبزی پروری · انتقال پنوماتیک · صنعت سیمان · نیروگاه ها · فرآوری شیمیایی · جابجایی بیوگاز

7. مشخصات فنی کلیدی و راهنمای انتخاب

انتخاب سمت راستدمنده های ریشه جفت مستقیمبرای یک برنامه کاربردی نیاز به تجزیه و تحلیل دقیق نرخ جریان، فشار و توان مورد نیاز است. واحدهای معمولی نرخ جریان از 0.6 متر مکعب در دقیقه تا بیش از 120 متر مکعب در دقیقه را با فشار تخلیه تا 98 کیلو پاسکال ارائه می دهند. قدرت موتور می تواند از 1.1 کیلووات برای واحدهای کوچکتر تا بیش از 185 کیلووات برای مدل های صنعتی در مقیاس بزرگ باشد.

هنگام تعیین یک دمنده، فشار دیفرانسیل مورد نیاز، دبی مورد نظر در آن فشار و شرایط کاری محیط را در نظر بگیرید. طراحی روتور سه لوبی به دلیل بهبود ویژگی‌های ضربانی و کارایی آن در مقایسه با طرح‌های دو لوبی قدیمی‌تر به استاندارد صنعتی تبدیل شده است. مشاوره منحنی‌های عملکرد و برگه‌های اطلاعات فنی برای اطمینان از عملکرد دمنده انتخابی در نقطه کارایی بهینه خود، ارائه خدمات قابل اعتماد برای برنامه مورد نظر، بسیار مهم است.
